超低粉塵儀組成

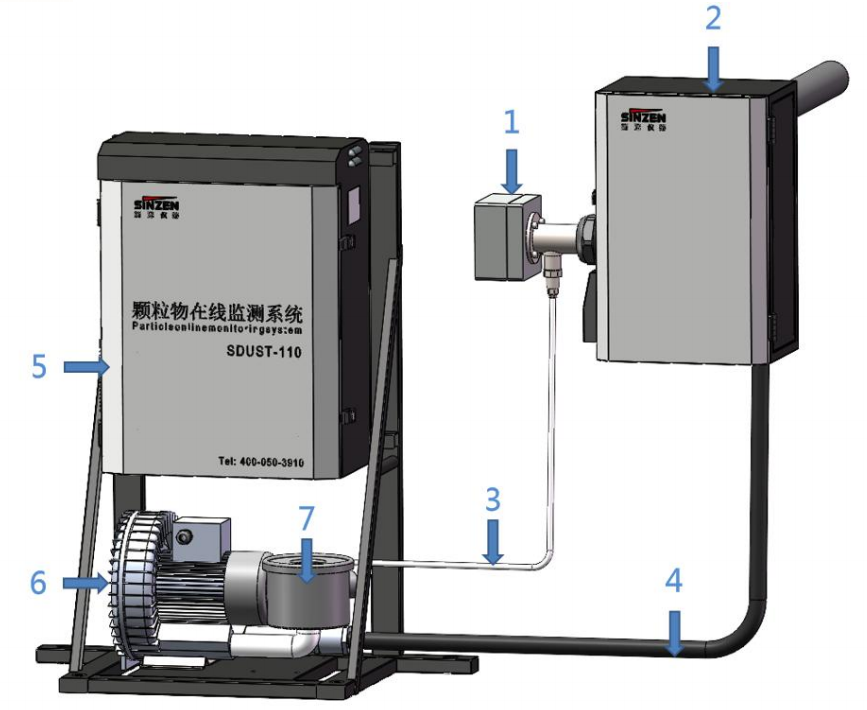

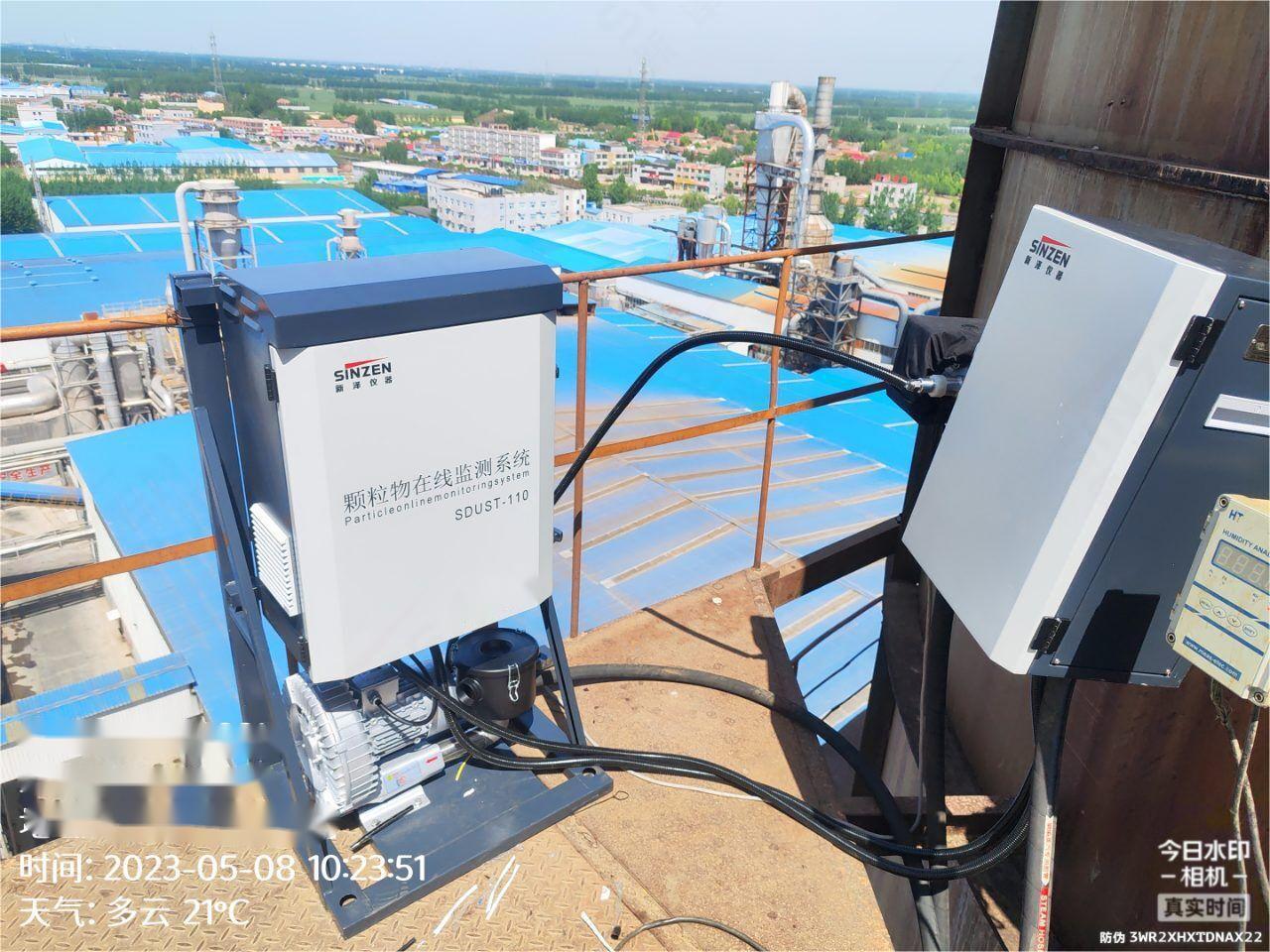

　　SDUST-110型超低粉塵儀采用世界先進的激光分析技術與中國環境監測技術相結合，采用設計獨特的改進型加熱抽取探頭以及高靈敏度激光小角度前散射激光測量單元，共同組成了適用于低濃度顆粒物的在線測量裝置(主要量程0~ 10mg/m3、0~30mg/m3)。該裝置以HJ 75- -2017、HJ 76- 2017、JJG846- 2015等相關標準規范為依據,采用抽取式激光前散射法對低濃度顆粒物進行測量。SDUST-110型顆粒物在線監測系統的組成圖如下圖所示。

　　1:激光測量單元

　　2:取樣箱

　　3:反吹管線

　　4:取樣管線(可以選配伴熱管線)

　　5:控制箱

　　6:真空風機.

　　7:真空風機過濾器

　　超低粉塵儀測量原理

　　將帶有加熱功能的探頭取樣器安裝于待測煙道或者煙囪(符合HJ75安裝位置)，利用控制箱集成的采樣真空風機驅動射流泵把煙氣以負壓的形式抽入至探桿加熱腔，同時將煙氣控制在300 °C (溫度范圍在150 300C之間， 可調)左右，然后接入流速信號以等速取樣方式進入測量池，在測量池安裝有高靈敏度激光小角度前散射激光測量單元(根據測量濃度不同也可以選配其他量程的測量單元)，進行顆粒物濃度的測量，測量后煙氣排出(根據現場實際要求也可返回到煙道中)。

　　測得的顆粒物激光器信號傳至控制箱的數據處理單元，通過計算處理后，觸摸屏上可以實時顯示煙塵濃度、系統狀態、加熱溫度等參數，通過觸摸屏進行系統校準、故障排查等操作。
