本站曾連續分享過不少焦化行業的VOCs收集及治理技術，筆者個人認為，從務實達標角度來講，焦化行業是目前VOCs治理最為復雜的行業之一，目前孤陋寡聞，還未聽見/看見哪里有可以經得住推敲的參考案例，也請同行朋友多互通分享。

下面分享焦化VOCs治理的一則思路，僅供參考。

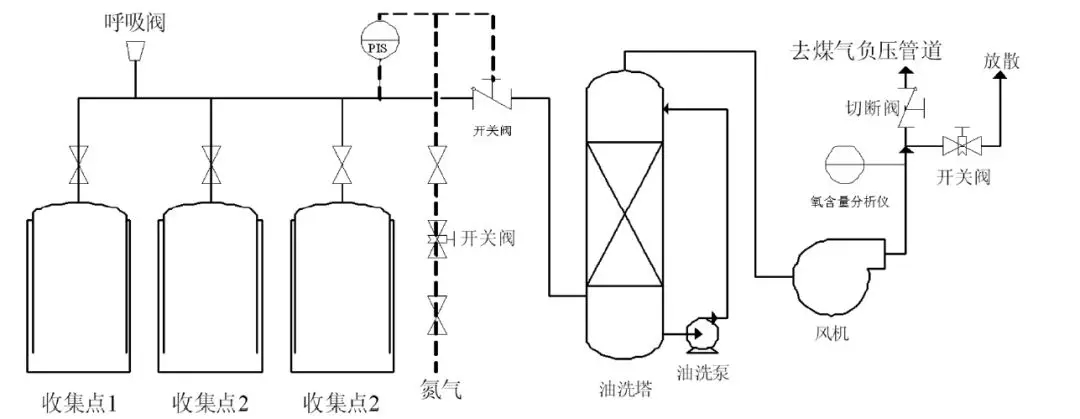

粗苯工段、鼓冷工段( 機械刮渣槽及排渣口除外) 屬于密封性好的儲槽。鼓冷工段、粗苯工段在生產過程中揮發性氣體成分復雜，鼓冷工段有焦油氣、氨氣、氰化氫、硫化氫、非甲烷總烴、苯并( a) 芘以及萘等揮發性復雜成分，粗苯工段主要揮發苯氣和非甲烷總烴。因此治理起來難度就比較大。采用傳統的吸收吸附處理工藝很容易因為操作不當?shù)仍蛟斐膳欧懦瑯恕２捎?ldquo;氮氣密封收集－ 負壓調節—廢氣合并后油洗—引風機—回煤氣負壓管道”工藝路線可有效解決上述問題，具體工藝流程圖如下圖。

廢氣引入煤氣負壓系統最大的問題是安全性，需嚴格限制廢氣中的氧含量，確保廢氣中的氧含量不高于2%。在廢氣總管上增加在線氧分析儀和緊急切斷閥，并采用DCS 自動控制連鎖，當廢氣中氧含量高于2% 時，立即關閉緊急切斷閥，同時采用源頭分組氮封單元( 對于每個容積達到或超過100 m3 的槽罐或幾個水封以及槽罐加起來容積達到100 m3 時，使用1 個廢氣調節閥+ 1 個氮氣調節閥+ 1 個壓力在線監測點+ 呼吸閥+阻火器的組合控制方式) 和負壓控制兩項措施從源頭上控制氧氣的進入。

密封性不好的儲槽主要包括硫銨、脫硫、鼓冷工段機械刮渣槽及排渣口等。采用“分工段水洗－ 多路廢氣匯合后進焦爐燃燒”工藝路線，工藝流程見下圖。

密封性不好的收集點采用水簡單洗滌經風機匯總后送到焦爐廢氣盤，作為空氣的配風送至焦爐進行燃燒。在廢氣總管上增加可燃氣體檢測儀，實時檢測廢氣中可燃氣體含量，當可燃氣體超標時，及時切斷廢氣進口，廢氣通過煙囪臨時排放。由兩臺小風機將VOCs 送入焦爐的機焦兩側，總流量計后安裝一個自動配風閥，2臺風機及自動配風閥均由DCS 系統自動控制，保證機焦兩側流量均衡，同時保證機焦兩側流量之和略大于總流量，當廢氣量不穩定時，系統供焦爐減少的廢氣量由空氣補足，維持焦爐進氣量穩定，不影響焦爐加熱系統。
